Active drive plus T/T 5.5

APPLICAZIONI

I gruppi con Active Driver Plus sono stati progettati e realizzati per soddisfare le esigenze di pressione costante che la moderna tecnica degli impianti richiede. La regolazione a pressione costante trova applicazione nei più svariati settori: Acquedottistica, Irrigazione, Industria, Alberghi, Edilizia abitativa e Terme. Il concetto base che ha guidato i ns. Tecnici nello sviluppo di questi gruppi è stato quello di realizzare un sistema semplice, flessibile ed affidabile.

VANTAGGI NELL'UTILIZZO

Pressione costante - Silenziosità di funzionamento - Economia di esercizio - Riduzione consumi acqua - Minori ingombri (vasi di espansione non necessari) - Minore manutenzione - Protezione completa della pompa da condizione anomale.

CENNI SU ACTIVE DRIVER

L'inverter Active Driver è un dispositivo di comando e controllo per una elettropompa, che include le connessioni all'impianto idraulico, un sensore di pressione, un sensore di flusso ed un convertitore di frequenza elettronico (inverter). L'Active Driver si applica sulla mandata di ciascuna elettropompa regola la velocità di rotazione della elettropompa a cui è collegato, in modo da ottenere pressione costante al variare della portata d'acqua richiesta. L'acqua che fluisce attraverso le connessioni di Active Driver Plus contribuisce inoltre a raffreddare il calore prodotto dai componenti elettronici interni.

FUNZIONAMENTO

L'Active Driver fa partire la pompa alla prima richiesta di acqua. La velocità della pompa viene regolata (continuamente) al valore minimo tale da soddisfare la richiesta dell'utenza. Questo permette un notevole risparmio energetico. In un gruppo l'avviamento della seconda e terza pompa avviene in cascata, quando la prima pompa raggiunge la massima velocità di rotazione. La pressione è regolabile dall'utente tramite due tasti + e - posti su Active Driver (di regola tutte le pompe sono impostate allo stesso valore di pressione). Le pompe vengono arrestate automaticamente nei seguenti casi:

Sovracorrente pompa - Marcia a secco - Tensione di alimentazione bassa - Superamento di un valore massimo di pressione (regolabile) - Surriscaldamento componenti elettronici Active Driver Plus. I gruppi a due pompe e a tre pompe con Active Driver Plus s

FUNZIONI VISUALIZZABILI SU ACTIVE DRIVER PLUS

Frequenza di funzionamento pompa (Hz) - Pressione istantanea (bar) - Corrente assorbita dalla pompa (ampere) - Allarmi funzionamento

Dati tecnici:

• Max corrente motore: 13,3 A

• Max potenza motore: 5,5 kW

• Alimentazione 50 Hz: Trifase 3x400

• Alimentazione elttropompa: Trifase 3x400

• Interfaccia di comunicazione per gruppi: Si

• Utilizzare con pompa tipo: Pompe di superficie, sommerse 4" e 5" con motore monofase e assorbimento del motore fino a 13,3 A

• Regolazione pressione bar: 1-9

• Tensione di linea: 115V e 230V monofase. 400V Trifase

• Tensione elettropompa: 115V e 230V monofase, 230V e 400V trifase

• Frequenza di alimentazione: 50 Hz - 60 Hz.

• Installazione: verticale e orizzontale (solo per M/M e M/T)

• Massima temperatura del liquido: 50°C.

• Max. temperatura di esercizio: 60°C.

• Portata max: 15m3/h.

• Pressione max: 13 bar.

• Range di regolazione pressione: da 1 a 13 bar.

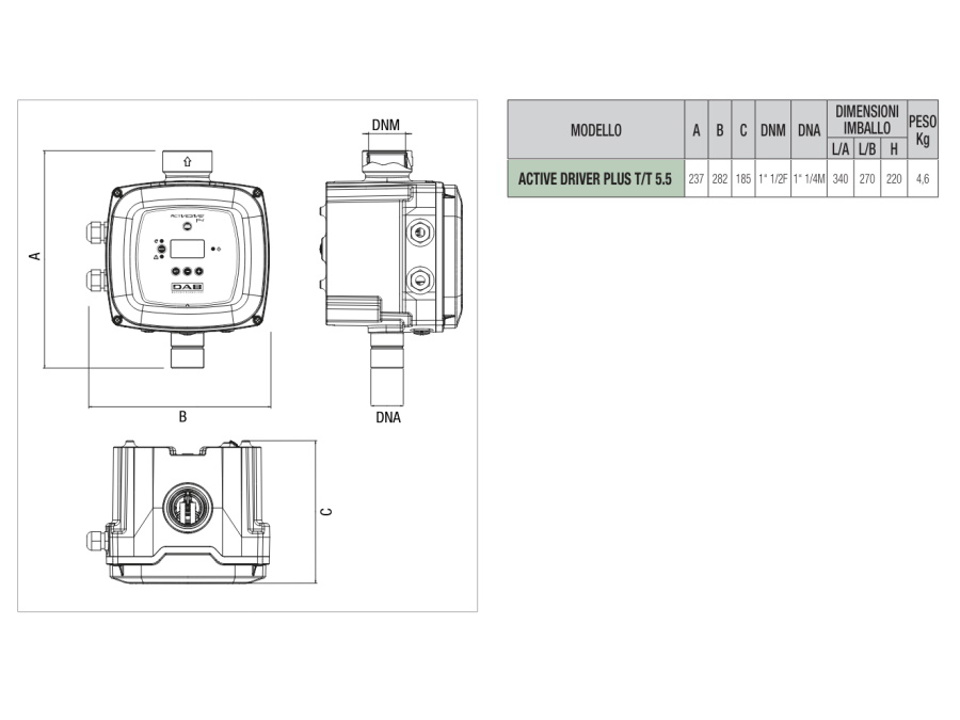

• Diametro di aspirazione (DNA): 1 1/4" maschio.

• Diametro di mandata (DNM): 1 1/2" femmina.

• Grado di protezione: IP55.

• Interfaccia di comunicazione per gruppi: SI un Active Driver Plus per pompa
