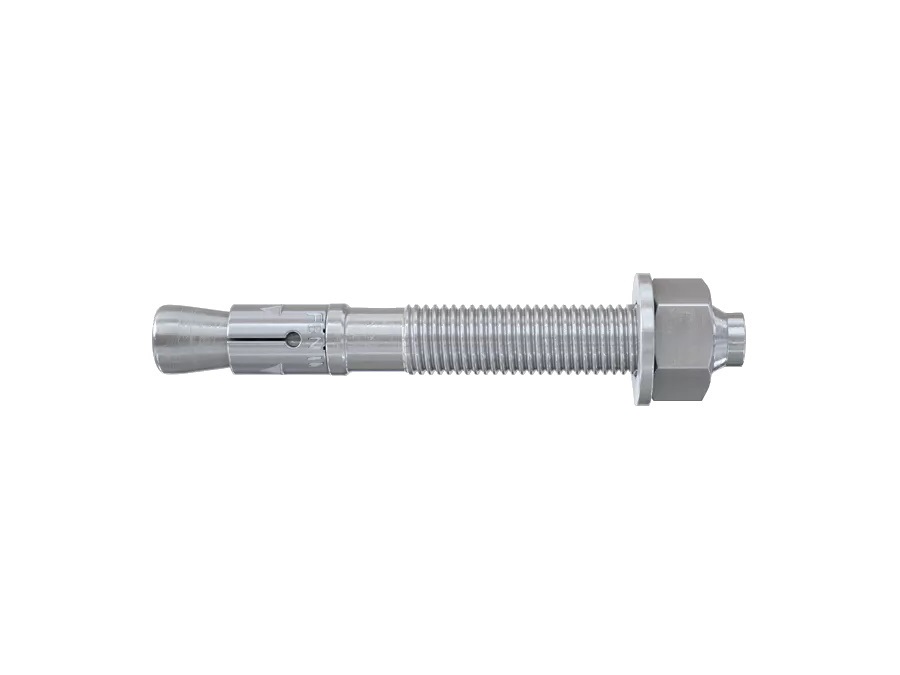

Ancorante a battere in acciaio zincato con fascetta espandente FBN II 16/80 (16x198)

Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versatile e facile da installare

Vantaggi

• Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211).

• Certificato per applicazioni al fuoco R120.

• Specificamente studiato per applicazioni in ambienti asciutti e non inquinati.

• A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (hef,stand o hef,red) in funzione dello spessore dell'elemento da fissare (fino a tfix,max) o dei carichi da garantire (kNMAX=hef,stand o kNmin=hef,red).

• Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole.

• La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo.

• L'installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall'ancorante per raggiungere la coppia richiesta.

• L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.

L'ancorante a espansione FBN II di fischer è un ancorante in acciaio per calcestruzzo non fessurato. La sua lunga filettatura e le due profondità di ancoraggio rendono FBN II particolarmente flessibile. Oltre che al pre-posizionamento e all'installazione passante, questo ancorante a espansione è adatto anche all'installazione distanziata.

Applicazioni

• Strutture in acciaio

• Balaustre

• Consolle

• Scale

• Passerelle portacavi

• Macchinari

• Gradini

• Cancelli

• Facciate

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

Certificazioni

• ETA-07/0211

• DoP No. 0192

Montaggio

• FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici

• Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare.

• Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K).

• Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia.

• Battere con un martello il tassello in profondità fino alla battuta della rondella sull'oggetto da fissare.

• Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.

• Applicare la coppia di serraggio prescritta in Dati tecnici mediante l'uso di una chiave dinamometrica.

• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.

• FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l'utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione.

• La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell'installazione.

Dati tecnici:

• Certificazione ETA: Si

• Diametro foro: 16 mm

• Profondità foro min per installazione passante: 184 mm

• Lunghezza utile hef,stand/hef,red max: 80/95 mm

• Chiave di serraggio: 24 mm
