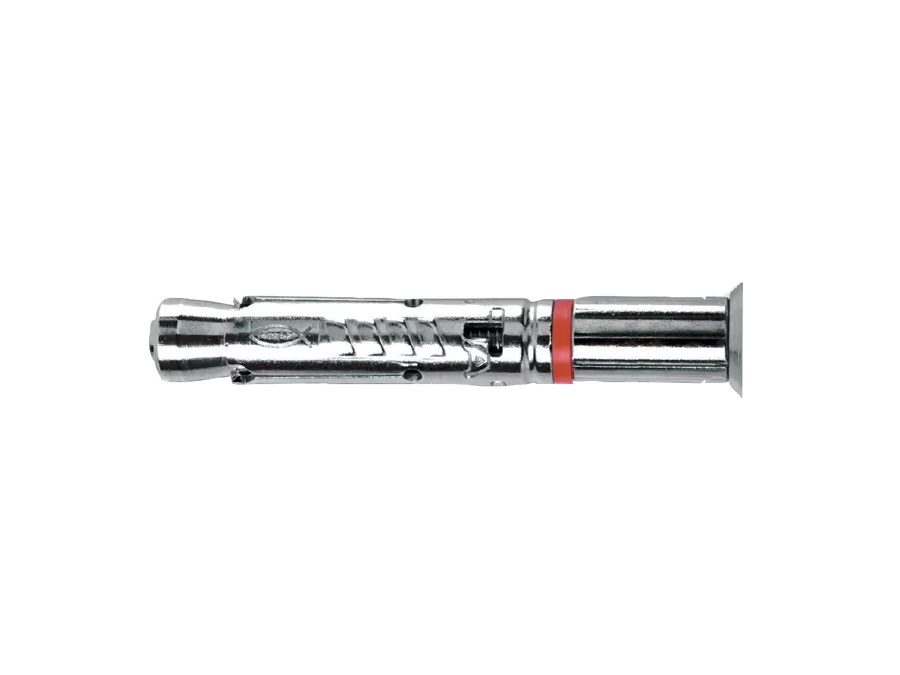

Ancorante con corpo espandente TA M 8/30 SK, con testa svasata piana

L'ancorante passante, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con testa svasata piana.

Vantaggi

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.

• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M-T estremamente flessibile.

• La vite rimovibile permette lo smontaggio a filo superficie.

Applicazioni

• Costruzioni metalliche

• Corrimano

• Consolle

• Gradini

• Passerelle portacavi

• Macchinari

• Scale

• Cancelli

• Facciate

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

Montaggio

• Il TA M-T è idoneo per installazione passante.

• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.

Dati tecnici:

• Diametro foro: 12 mm

• Profondità foro min per fissaggi passanti: 100 mm

• Lunghezza ancorante: 84 mm

• Spessore fissabile max: 30 mm

• Dimensione vite: M8 x 90 mm

• Coppia di serraggio: 25 Nm

• Chiave di serraggio (esagono incassato): 5 mm
