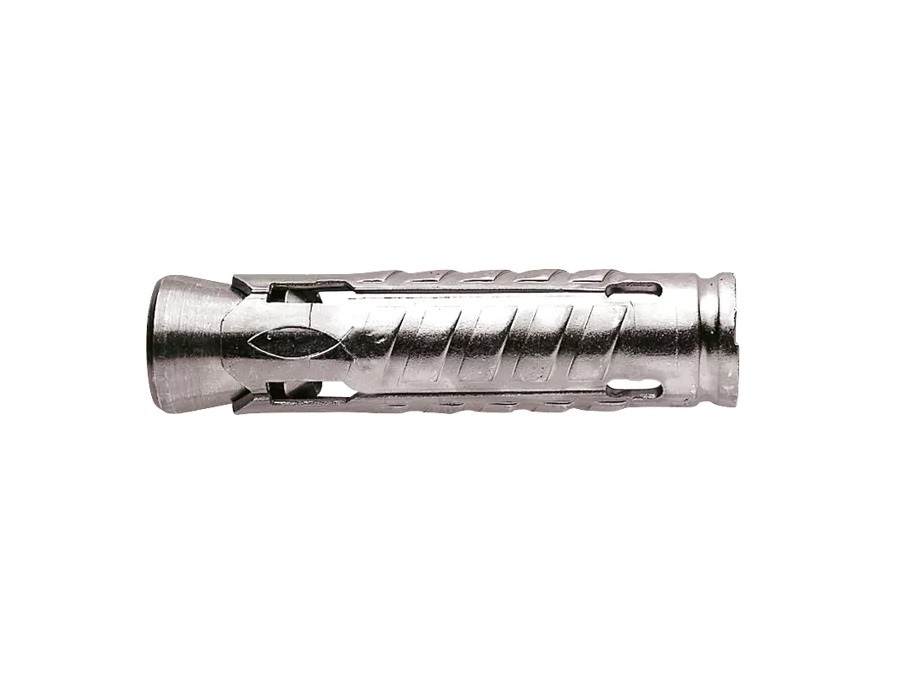

Ancorante con corpo espandente TA M6, acciaio inossidabile A2

L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione in acciaio inox.

Vantaggi

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.

• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.

• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.

• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

Fischer TA M inox è un ancorante per calcestruzzo non fessurato in acciaio inossidabile. Fischer TA M è stato progettato per poter essere utilizzato in tantissime tipologie di installazioni, dalle costruzioni metalliche ai macchinari, dalle passerelle per cavi a facciate, dispositivi di protezione anticaduta, cancelli e scale. Grazie alle sue ridotte dimensioni, riduce lo sforzo per l'installazione e ne consente l'utilizzo anche in spazi ristretti. Fischer TA M è perfetto per le installazioni non passanti e consente un'installazione veloce e semplice praticamente in qualsiasi tipo di applicazione. Durante l'installazione il cono espande il corpo del tassello contro la parete del foro.

Applicazioni

• Costruzioni metalliche

• Corrimano

• Consolle

• Gradini

• Passerelle per cavi

• Macchinari

• Scale

• Cancelli

• Facciate

• Installazioni distanziate

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

Montaggio

• Il TA M è idoneo per installazione non passante.

• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.

• Per una corretta installazione l'ancorante non passante TA M deve poggiare sull'elemento da fissare.

• Per determinare la lunghezza della vite ls: Lunghezza vite ls =Lunghezza fissaggio+ Spessore oggetto da fissare tfix+ Spessore rondella.

Dati tecnici:

• Diametro foro: 10 mm

• Profondità foro min: 55 mm

• Lunghezza ancorante: 45 mm

• Filettatura: M6
