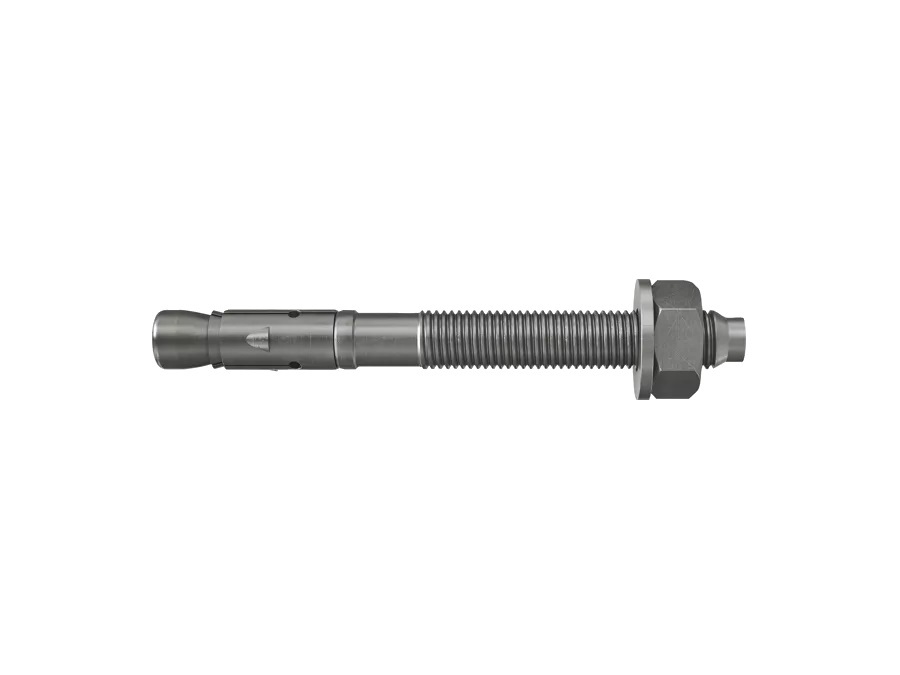

FISCHER Ancorante con fascetta espandente FAZ II 10/20, acciaio inox

Ancorante con fascetta espandente FAZ II 10/20, acciaio inox

FISCHER

Codice: 110FISCH501406

5,67
Prezzo al dettaglio

Tutti i prezzi sono comprensivi d'iva escluso trasporto

Dettagli prodotto

Dettagli di Ancorante con fascetta espandente FAZ II 10/20, acciaio inox

Descrizione

L'ancorante ad espansione ad alte prestazioni per carichi statici su calcestruzzo fessurato e per applicazioni sismiche. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.


Vantaggi

  • Versione in acciaio inossidabile R (ex nomenclatura =E2=80=9CA4=E2=80=9D) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4).

  • Con la nuova Valutazione Tecnica Europea (ETA) sono stati fortemente migliorati i carichi a trazione e a taglio. Per questo motivo è possibile ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio

  • Le certificazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni, coprendo anche l'utilizzo in zone sismiche o l'utilizzo di punte cave per la foratura

  • La collaudata fascetta di espansione permette le più elevate capacità di carico

  • Il primo ancorante in metallo ad espansione ad aver ottenuto la Certificazione Europea in calcestruzzo fessurato anche nella versione M6.

  • FAZ II, FAZ II HBS (con rondella conforme alla norma per le costruzioni in legno DIN 1052) e FAZ II H (con dado cieco per applicazioni con un miglior effetto estetico) possiedono due profondità di ancoraggio (standard e ridotta).

  • La versione corta "K" permette l'applicazione in fori poco profondi (quando lo strato di calcestruzzo ha uno spessore ridotto) con un notevole risparmio di tempo: si riduce sia lo sforzo necessario per la foratura che il numero di colpi di martello necessari per l'inserimento.


L'ancorante ad espansione fischer FAZ II K A4 è l'ancoraggio in acciaio per le richieste più esigenti. I carichi pesanti sono fissati nel calcestruzzo fessurato con l'ancoraggio in acciaio. Grazie al semplice montaggio, il FAZ II A4 può essere utilizzato in modo particolarmente flessibile. L'innovativa fascetta di espansione assicura una distribuzione uniforme del carico nel calcestruzzo in modo particolarmente sicuro e garantisce le massime proprietà portanti. La versione in acciaio inox è usato per fissare i carichi in aree esterne. L'ancoraggio in acciaio è adatto, per esempio, per il fissaggio di ringhiere, mensole, strutture d'acciaio, e cancelli.


Applicazioni

  • Costruzioni in acciaio

  • Balaustre

  • Consolle

  • Scale

  • Passerelle portacavi

  • Macchinari

  • Gradini

  • Cancelli

  • Facciate

  • Costruzioni in legno


Materiali di supporto

Approvato per:

  • Calcestruzzo da C20/25 a C50/60, fessurato

  • Calcestruzzo da C20/25 a C50/60, non fessurato


Idoneo anche per:

  • Calcestruzzo C12/15 e C80/95

  • Pietra naturale con struttura compatta


Certificazioni

  • ETA-05/0069

  • DoP No. 0186

  • Z -21.1-2145

  • ESR-2948

  • VdS CEA 4001 :2008-11(03)


Montaggio

  • Idoneo per installazione passante e non passante ed è anche per installazione distanziata grazie alla lunga filettatura.

  • Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.

  • L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.

  • In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.

  • Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB. Per un riempimento ottimale utilizzare l'opportuno disco di riempimento FFD (opzionale).


Dati tecnici:

  • Certificazione ETA: Si

  • Certificazione ICC: Si

  • Certificazione sismica: C1/C2

  • Diametro foro: 10 mm

  • Profondità foro min per installazione passante: 95 mm

  • Lunghezza ancorante: 105 mm

  • Lunghezza utile hef,stand/hef,red max: 20/40 mm

  • Filettatura: M10x63 mm

  • Chiave di serraggio: 17 mm

Scheda tecnica

  • Modello: 501406
  • Tipologia: Ancoranti metallici
  • Marca: Fischer
