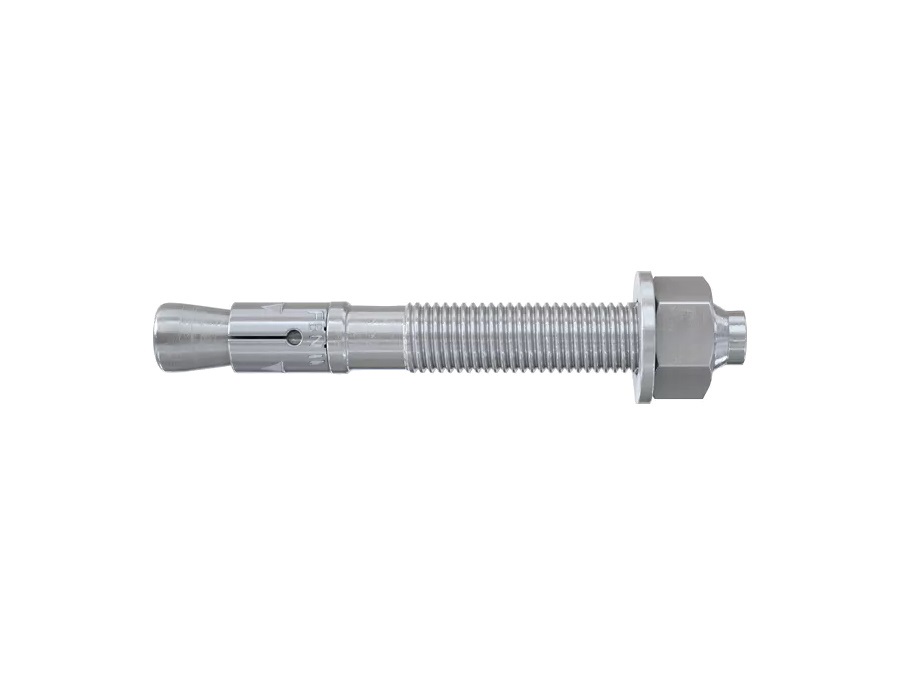

FISCHER Ancorante con fascetta espandente FBN II 6/5

Ancorante con fascetta espandente FBN II 6/5

FISCHER

Codice: 110FISCH505526

0,59
Prezzo al dettaglio

Tutti i prezzi sono comprensivi d'iva escluso trasporto

Dettagli prodotto

Dettagli di Ancorante con fascetta espandente FBN II 6/5

Descrizione

  • Utilizzo ristretto per l'ancoraggio di componenti strutturali che sono staticamente indeterminati

  • Dado e rondella non preassemblato/fornito sciolto


Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versatile e facile da installare


Vantaggi

  • Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211).

  • Certificato per applicazioni al fuoco R120.

  • Specificamente studiato per applicazioni in ambienti asciutti e non inquinati.

  • A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (hef,stand o hef,red) in funzione dello spessore dell'elemento da fissare (fino a tfix,max) o dei carichi da garantire (kNMAX=hef,stand o kNmin=hef,red).

  • Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole.

  • La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo.

  • L'installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall'ancorante per raggiungere la coppia richiesta.

  • L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.


L'ancorante a espansione FBN II di fischer è un ancorante in acciaio per calcestruzzo non fessurato. La sua lunga filettatura e le due profondità di ancoraggio rendono FBN II particolarmente flessibile. Oltre che al pre-posizionamento e all'installazione passante, questo ancorante a espansione è adatto anche all'installazione distanziata.


Applicazioni

  • Strutture in acciaio

  • Balaustre

  • Consolle

  • Scale

  • Passerelle portacavi

  • Macchinari

  • Gradini

  • Cancelli

  • Facciate


Materiali di supporto

Approvato per:

  • Calcestruzzo da C20/25 a C50/60, non fessurato


Adatto anche per:

  • Calcestruzzo C12/15

  • Pietra naturale con struttura compatta


Certificazioni

  • ETA-07/0211

  • DoP No. 0192


Montaggio

  • FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici

  • Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare.

  • Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K).

  • Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia.

  • Battere con un martello il tassello in profondità fino alla battuta della rondella sull'oggetto da fissare.

  • Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.

  • Applicare la coppia di serraggio prescritta in Dati tecnici mediante l'uso di una chiave dinamometrica.

  • Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.

  • FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l'utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione.

  • La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell'installazione.


Dati tecnici:

  • Certificazione ETA: Si

  • Diametro foro: 6 mm

  • Profondità foro min per installazione passante: 45 mm

  • Lunghezza ancorante: 50 mm

  • Spessore fissabile max hef,max/hef,min: 5/-

  • Filettatura: M 6x12

  • Chiave di serraggio: 10 mm

Scheda tecnica

  • Modello: 505526
  • Tipologia: Ancoranti metallici
  • Marca: Fischer
  • Materiale: Acciaio zincato
