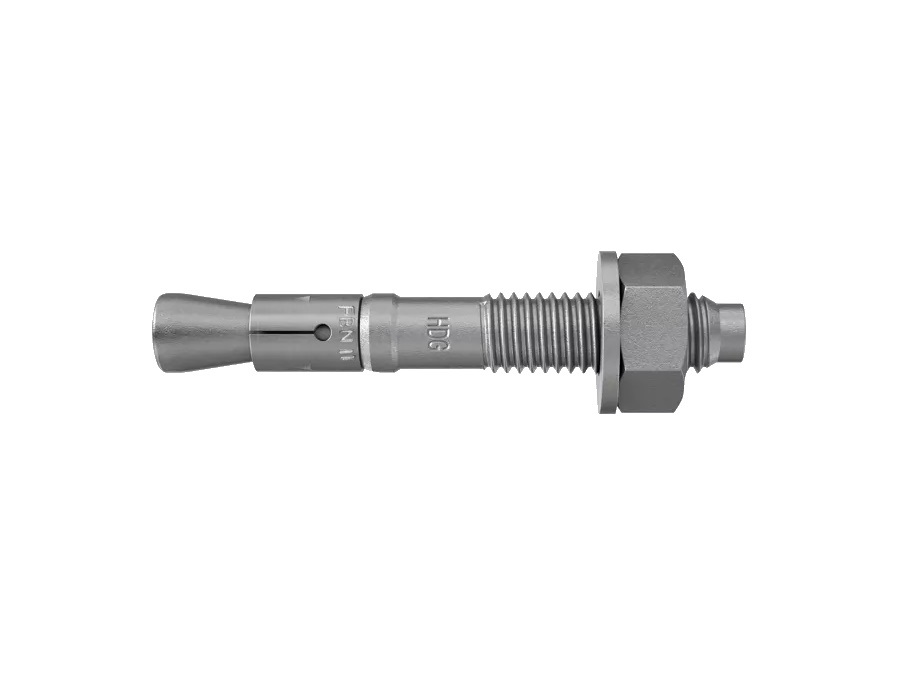

Ancorante con fascetta espandente FBN II 8/5 K, acciaio zincato a caldo

Tassello passante in versione corta per calcestruzzo non fessurato con vita utile in esercizio all'esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile. Rapido da installare.

Vantaggi

• Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all'interno sia all'esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02.

• L'elevato rivestimento superficiale (spessore minimo =E2=89=A550 =C2=B5m secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l'installazione.Fascetta ad espansione in acciaio inossidabile.

• La versione corta K sfrutta la ridotta lunghezza che massimizza l'economicità visto che da un lato riduce i tempi di foratura e dall'altro il numero di colpi di martello per l'installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale.

• Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all'ETA 18/0101.

• Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 =C2=B5g/m3 < SO2 < 30 =C2=B5g/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all'ETA 18/0101.

• Certificato per applicazioni al fuoco R120.

• Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato.

• L'installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall'ancorante per raggiungere la coppia richiesta.

• L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.

L'ancoraggio ad espansione fischer FBN II K è un ancoraggio in acciaio per fissagi vantaggiosi in calcestruzzo non fessurato. La versione corta è adatta per installazioni passanti e non passanti. L'ancoraggio ad espansione è in acciaio zincato a caldo è consigliato per ringhiere, corrimano o console in ambienti esterni.

Applicazioni

• Strutture in acciaio

• Balaustre

• Consolle

• Scale

• Passerelle portacavi

• Macchinari

• Gradini

• Cancelli

• Facciate

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

Certificazioni

• ETA-07/0211

• ETA-18/0101

• DoP No. 0098

• DoP No. 0268

Montaggio

• FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici

• Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare.

• Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K).

• Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia.

• Battere con un martello il tassello in profondità fino alla battuta della rondella sull'oggetto da fissare.

• Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.

• Applicare la coppia di serraggio prescritta in Dati tecnici mediante l'uso di una chiave dinamometrica.

• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.

• FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l'utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione.

• La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell'installazione.

Dati tecnici:

• Certificazione ETA: Si

• Diametro foro: 8 mm

• Profondità foro min per installazione passante: 51 mm

• Lunghezza ancorante: 56 mm

• Spessore fissabile max hef,max/hef,min: -/5 mm

• Filettatura: M8x24 mm

• Chiave di serraggio: 13 mm
