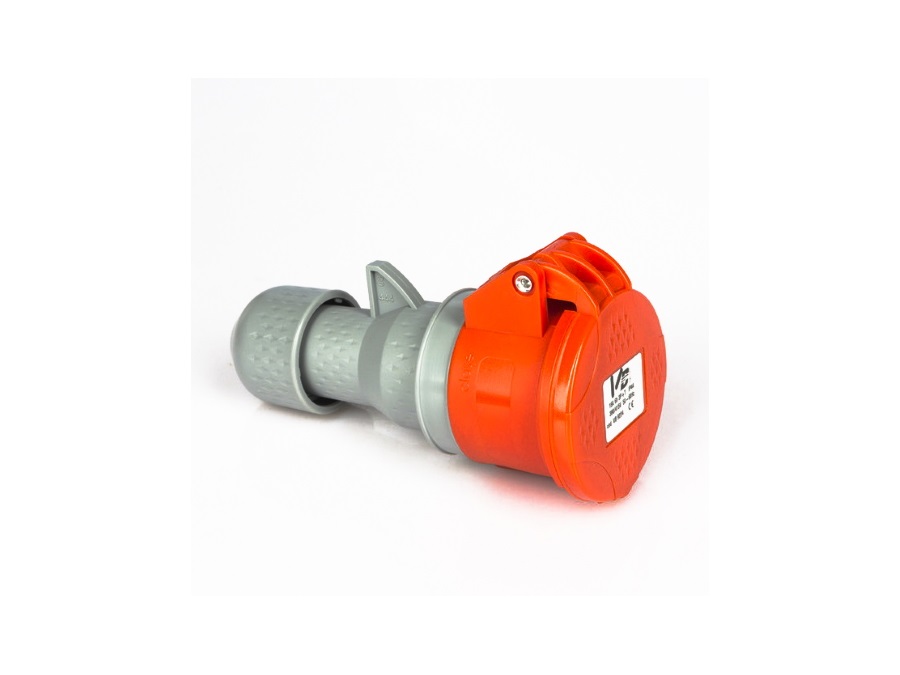

Presa 3p+e, 16A, 400 v, IP44, H6, rosso

Le spine e le prese industriali devono fare riferimento alla normativa europea EN IEC 60309.

In Italia le norme sono pubblicate come CEI EN 60309.

La tensione nominale delle spine e delle prese è codificata con un colore:

• il viola indica 20/25V

• il bianco indica 40/50V

• il giallo indica 100/130V 50+60 Hz

• il blu indica 200/250V 50+60 Hz

• il rosso indica 380/480V 50+60 Hz

• il nero indica 500/1000V 50+60 Hz

• il verde indica > 50V > 300-500 Hz

Le differenti tensioni 16,32,63 e 125 A sono rappresentate da una o più tacche di plastica, definite come punti

di riferimento, e una diversa posizione dei contatti che impediscono l'inserimento di una spina in una presa non

corrispondente.

Al fine di determinare i punti di riferimento e la posizione dei contatti si utilizza un diagramma circolare orario:

la posizione oraria h si determina con la presa vista di fronte osservando la posizione del punto di riferimento

ausiliario rispetto al punto di riferimento principale posizionato sempre a ore 6.

Nelle prese a bassissima tensione di colore viola, bianco o verde (<50 V) non è presente il contatto di terra e si usa

il riferimento ausiliario.

La dimensione delle prese e delle spine corrispondenti, a parità di numero di contatti, varia a seconda della corrente

nominale. Non è possibile abbinare prese e spine con differente disposizione dei contatti o differente valore di corrente

massima.
