Tassello Ancorante a battere passante, FH II 18/25 H

Ancorante a battere passante dal design esigente con dado cieco ad altissime prestazioni a taglio per calcestruzzo fessurato e applicazioni sismiche C1 e C2.

Vantaggi

• Ancorante strutturale con dado cieco.

• L'azione combinata del gambo della vite e del corpo dell'ancorante permette una resistenza a taglio elevata. Il numero di punti di fissaggio può pertanto essere ridotto.

• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori performance. Queste certificazioni coprono anche l'utilizzo in zone sismiche (categoria di prestazione sismica europea C1/C2 e zona di progettazione sismica statunitense da A a F).

• La geometria ottimizzata riduce l'energia di posa e permette un'installazione senza sforzo.

• Il documento di valutazione riguarda anche l'uso di punte cave.

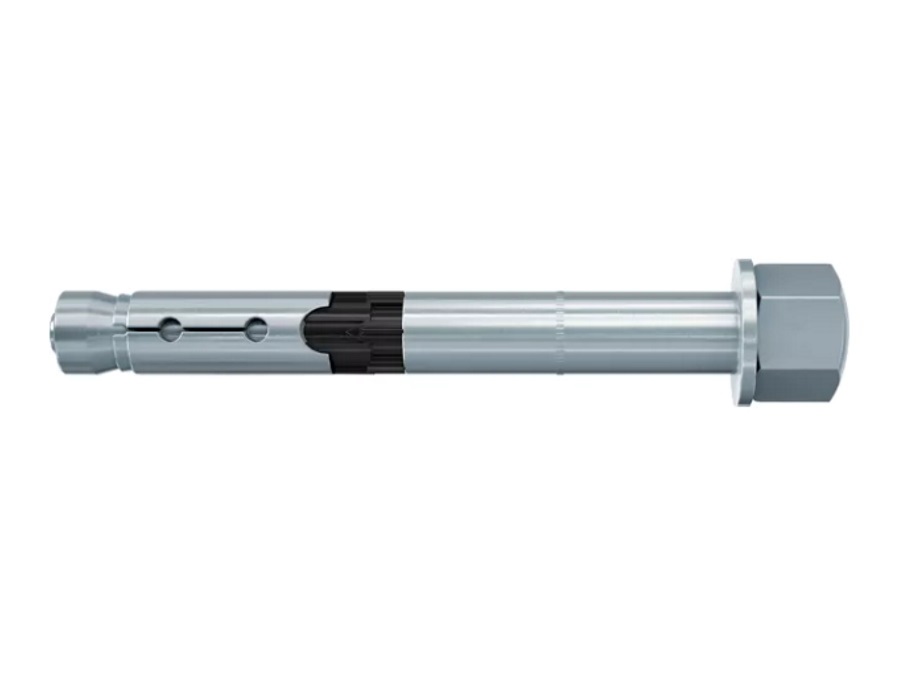

L'ancoraggio ad alte prestazioni fischer FH II H con dado cieco è fatto in acciaio zincato. L'ancoraggio è adatto per installazioni passanti. Quando si applica la coppia di serraggio, il cono di espansione si incunea nella fascetta espandendola contro le pareti del foro. La boccola in plastica nera impedisce la rotazione dell'ancorante garantendo una sicura espansione. Ciò significa che il dispositivo è tirato verso la base di ancoraggio. L'ancoraggio ad alte prestazioni fischer FH II H con dado cieco è ideale per fissare strutture in acciaio, macchinari e guardrail in calcestruzzo fessurato e non fessurato.

Applicazioni

• Balaustre

• Gradini

• Consolle

• Costruzioni in acciaio

• Scale

• Passerelle portacavi

• Macchinari

• Cancelli

• Facciate

• Inferriate

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

• Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Certificazioni

ETA-07/0025

DoP No. 0197

ESR-2691

Dati tecnici

Certificazione ETA

Certificazioe ICC

Certificazione sismica C1 / C2

Diametro foro 18 mm

Profondità foro min per installazione passante 130 mm

Chiave di serraggio 19 mm
