Tassello FH II 10/50 H, 10 mm

Vantaggi

• Ancorante strutturale con dado cieco.

• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori performance. Queste certificazioni coprono anche l'utilizzo in zone sismiche (categoria di prestazione sismica europea C1/C2 e zona di progettazione sismica statunitense da A a F).

• Il documento di valutazione riguarda anche l'uso di punte cave.

• L'azione combinata del gambo della vite e del corpo dell'ancorante permette una resistenza a taglio elevata. Il numero di punti di fissaggio può pertanto essere ridotto.

• La geometria ottimizzata riduce l'energia di posa e permette un'installazione senza sforzo.

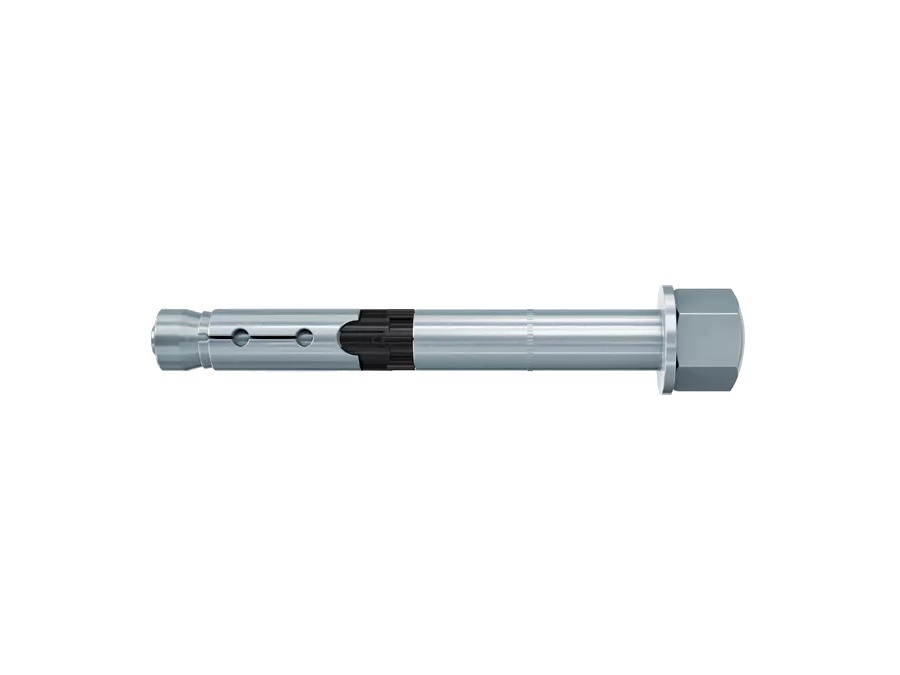

L'ancoraggio ad alte prestazioni fischer FH II H con dado cieco è fatto in acciaio zincato. L'ancoraggio è adatto per installazioni passanti. Quando si applica la coppia di serraggio, il cono di espansione si incunea nella fascetta espandendola contro le pareti del foro. La boccola in plastica nera impedisce la rotazione dell'ancorante garantendo una sicura espansione. Ciò significa che il dispositivo è tirato verso la base di ancoraggio. L'ancoraggio ad alte prestazioni fischer FH II H con dado cieco è ideale per fissare strutture in acciaio, macchinari e guardrail in calcestruzzo fessurato e non fessurato.

Applicazioni

• Balaustre

• Gradini

• Consolle

• Costruzioni in acciaio

• Scale

• Passerelle portacavi

• Macchinari

• Cancelli

• Facciate

• Inferriate

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

Certificazioni

• ETA-07/0025

• DoP No. 0197

Montaggio

• FH II è idoneo per installazione passante.

• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.

• L'anello nero in plastica evita la rotazione dell'ancorante e compensa lo slittamento durante il serraggio in modo che l'elemento da fissare sia schiacciato contro il supporto di ancoraggio.

Dati tecnici:

• Diametro foro: 10 mm

• Profondità foro min per installazione passante: 105 mm

• Chiave di serraggio: 13 mm
