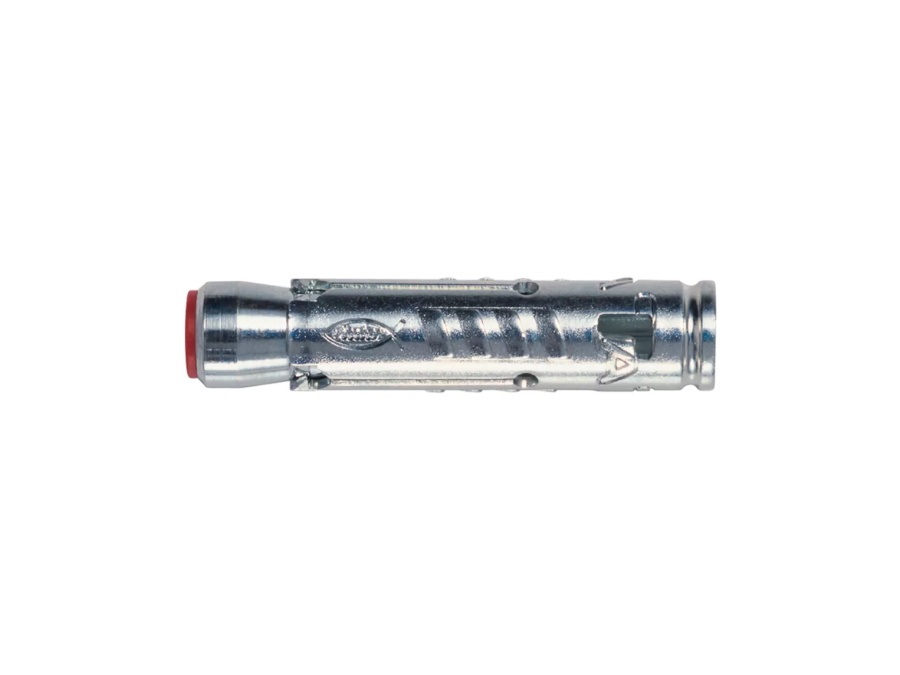

Tassello filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato

Vantaggi

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.

• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.

• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.

• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

Applicazioni e certificazioni

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

• Costruzioni metalliche

• Corrimano

• Consolle

• Gradini

• Passerelle per cavi

• Macchinari

• Scale

• Cancelli

• Facciate

• Installazioni distanziate

Omologazione

• ETA-04/0003

• DoP 0263

• DoP No. 0050

Montaggio

• Il TA M è idoneo per installazione non passante.

• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.

• Per una corretta installazione l'ancorante non passante TA M deve poggiare sull'elemento da fissare.

• Per determinare la lunghezza della vite ls:

• Lunghezza vite ls =

• Lunghezza fissaggio

• + Spessore oggetto da fissare tfix

• + Spessore rondella.
