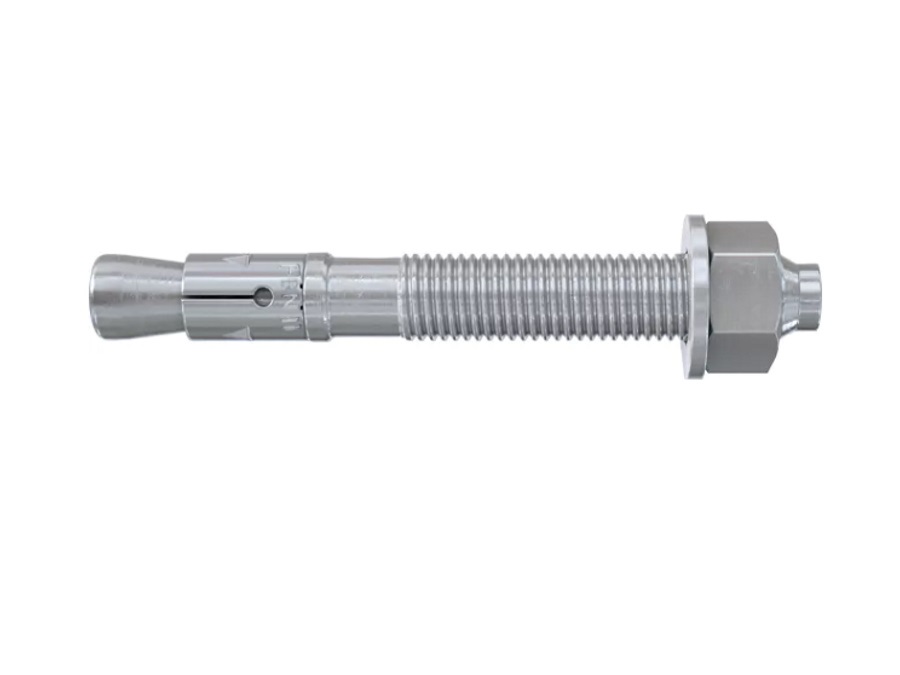

Tassello passante a battere, FBN II 12/20

Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versatile e facile da installare

Caratteristiche principali

FBN II raggiunge la massima capacità di carico con una profondità di ancoraggio standard. Questo riduce il numero di punti di fissaggio necessari e permette di usare piastre di dimensioni minori.

La lunga filettatura permette di bilanciare la tolleranza di costruzione dei componenti. Inoltre, FBN II è idoneo per l'installazione distanziata. Questo aumenta la flessibilità.

Pochi colpi di martello e un numero ridottissimo di giri per la messa in coppia assicurano un assemblaggio facilitato.

L'estremità sagomata protegge la filettatura dal danneggiamento. e assicura così un'installazione e uno smontaggio dell'oggetto da fissare più rapidi.

Vantaggi

• Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211).

• Specificamente studiato per applicazioni in ambienti asciutti e non inquinati.

• A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (hef,stand o hef,red) in funzione dello spessore dell'elemento da fissare (fino a tfix,max) o dei carichi da garantire (kNMAX=hef,stand o kNmin=hef,red).

• Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole.

• La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo.

• L'installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall'ancorante per raggiungere la coppia richiesta.

• L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.

L'ancorante a espansione FBN II di fischer è un ancorante in acciaio per calcestruzzo non fessurato. La sua lunga filettatura e le due profondità di ancoraggio rendono FBN II particolarmente flessibile. Oltre che al pre-posizionamento e all'installazione passante, questo ancorante a espansione è adatto anche all'installazione distanziata.

Applicazioni

• Strutture in acciaio

• Balaustre

• Consolle

• Scale

• Passerelle portacavi

• Macchinari

• Gradini

• Cancelli

• Facciate

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

Dati tecnici

• Certificazione ETA

• Diametro foro 12 mm

• Profondità foro min per installazione passante 105 mm

• Lunghezza utile hef,stand/hef,red max 20 / 35 mm

• Chiave di serraggio 19 mm
