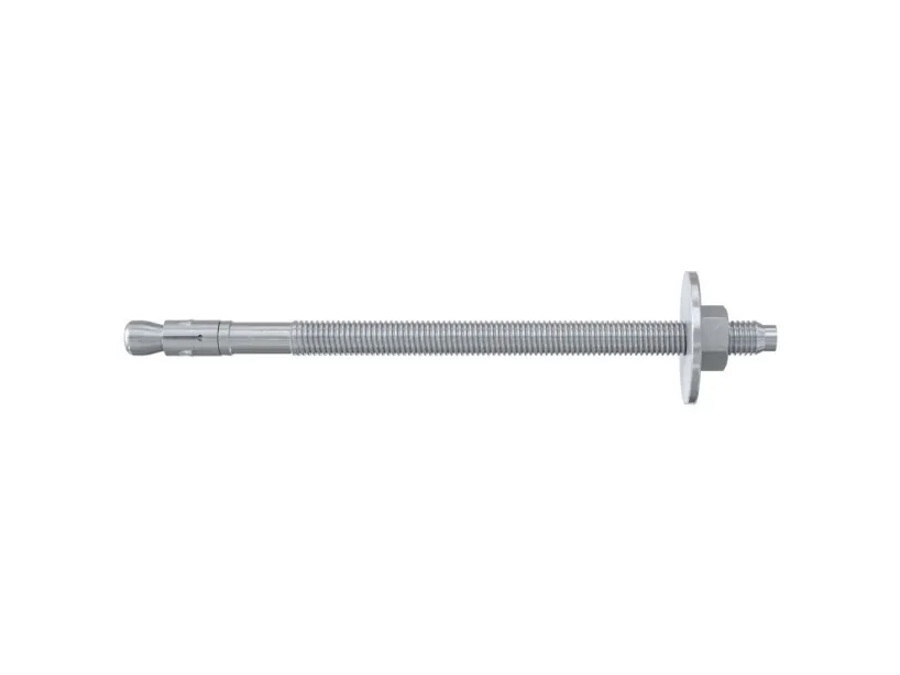

Tassello passante ad alte prestazioni per calcestruzzo non fessurato, FBN II 12/200 (12X294) GS

Tassello passante ad alte prestazioni per calcestruzzo non fessurato. Versione con rosetta maggiorata ed elevati spessori fissabili.

Vantaggi

• Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211).

• Certificato per applicazioni al fuoco R120.

• La rondella maggiorata del FBN II GS lo rende particolarmente adatto per il fissaggio o la sospensione di elementi lignei eliminando gli effetti del rifollamento sul legno.

• Specificamente studiato per applicazioni in ambienti asciutti e non inquinati.

• A partire da M12 è possibile sfruttare la doppia profondità di ancoraggio certificata (hef,stand o hef,red) in funzione dello spessore dell'elemento da fissare (fino a tfix,max) o dei carichi da garantire (kNMAX=hef,stand o kNmin=hef,red).

• La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo.

• L'installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall'ancorante per raggiungere la coppia richiesta.

• L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.

L'ancoraggio ad espansione fischer FBN II con rondella maggiorata è un ancoraggio in acciaio per fissaggi vantaggiosi in calcestruzzo non fessurato. Grazie al lungo filetto e alle due profondità di ancoraggio, l'ancoraggio ad espansione fischer FBN II può essere utilizzato in modo particolarmente flessibile. L'ancoraggio ad espansione è anche adatto per installazioni distanziate, così come passanti e non passanti. La versione in acciaio zincato dell'ancoraggio ad espansione con rondella maggiorata è raccomandato per il fissaggio di travi portanti e davanzali, così come altre per costruzioni in legno.

Applicazioni

• Strutture in acciaio

• Balaustre

• Consolle

• Scale

• Passerelle portacavi

• Macchinari

• Gradini

• Cancelli

• Facciate

Materiali di supporto

Approvato per:

Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

Calcestruzzo C12/15

Pietra naturale con struttura compatta

Certificazione ETA

Diametro foro 12 mm

Profondità foro min per installazione passante 285 mm

Lunghezza utile hef,stand/hef,red max 200 / 215 mm

Chiave di serraggio 19 mm
