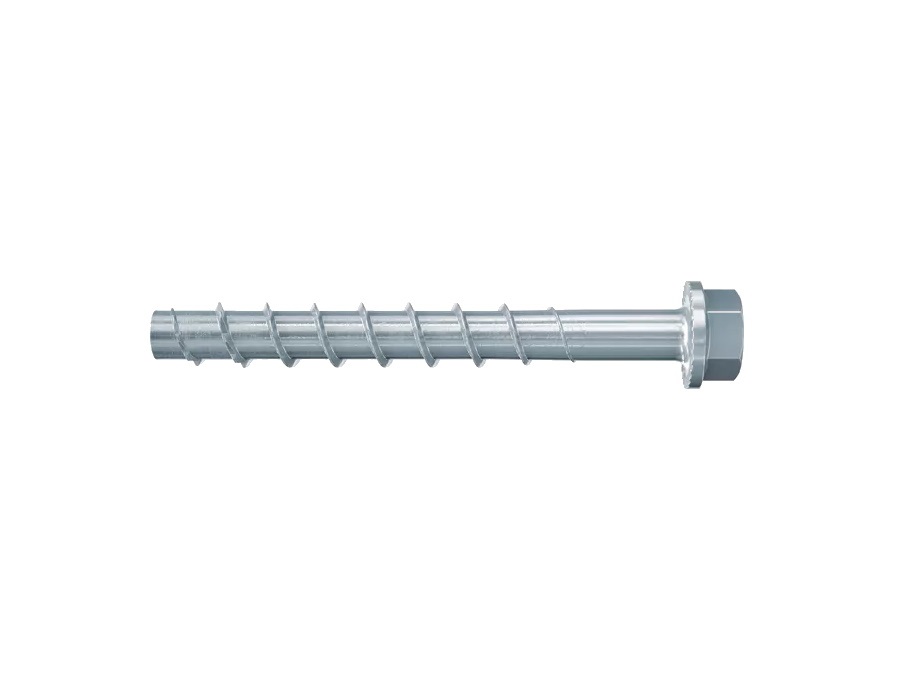

Vite per calcestruzzo ULTRACUT FBS II 12x110 50/35/10 US, testa esagonale con rondella integrata

Viti per calcestruzzo ad alte prestazioni in acciaio zincato, certificate per installazioni in zona sismica C2 e come connettore a taglio per il rinforzo di solai e strutture in cemento e latero-cemento.

Vantaggi

• UltraCut FBS II 8-14 US con testa esagonale sono caratterizzate dalla rosetta già integrata.

• Fino a tre profondità di avvitamento certificate per una massima flessibilità nel carico e nello spessore dell'oggetto da fissare.

• La speciale geometria a dente di sega permette di filettare rapidamente il calcestruzzo.

• Nessuna pulizia del foro richiesta per installazione a soffitto, a pavimento eseguendo un foro più profondo di 3 volte il diametro oppure utilizzando punte cave con aspirazione.

• L'ancoraggio non provoca tensioni nel materiale di supporto (funzionamento a sottosquadro), assicurando i minimi interassi e distanze dal bordo possibili.

• La certificazione ETA permette applicazioni in calcestruzzo fessurato e non fessurato e per le categorie di prestazione sismica C1 e C2.

• Il disco FFD deve essere posizionato fra la piastra e la vite UltraCut FBS II US quando è richiesta la categoria di prestazione sismica C2. Il lato svasato del disco FFD va rivolto verso la piastra di ancoraggio. Lo spessore del disco FFD deve essere aggiunto allo spessore della piastra da fissare nel calcolo dell'effettiva profondità di inserimento della vite nel calcestruzzo.

• La certificazione ETA consente la regolazione dell'applicazione 2 volte, allentando la vite per calcestruzzo (max 20 mm) per inserire uno spessore (max 10 mm) e/o allineare la piastra di base.

• L'omologazione tedesca permette il riutilizzo della vite per ancoraggi temporanei (es. costruzioni con casseforme) attraverso il cilindro di controllo FUP.

• La certificazione ETA consente l'utilizzo della versione US a testa esagonale come connettore a taglio per il rinforzo e il consolidamento di solai e strutture in cemento e latero-cemento. Per questa applicazione si raccomanda l'uso del SC-ST 8 (art. 557872) in caso di FBS II 8 US o del SC-ST 10 (art. 557874) in caso di FBS II 10 US.

Le viti per calcestruzzo UltraCut FBS II 8-14 US permetto un'installazione veloce e sicura riducendo al massimo le tensioni nel materiale di supporto (funzionamento a sottosquadro), assicurando i minimi interassi e distanze dal bordo possibili. La certificazione ETA permette applicazioni in calcestruzzo fessurato e non fessurato e per le categorie di prestazione sismica C1 e C2.

Applicazioni

• Rinforzo e consolidamento di solai e strutture in cemento e latero-cemento

• Costruzioni in acciaio

• Scaffalature

• Barriere di protezione antiurto

• Piastre di base

• Profili in metallo

• Facciate

• Scale

• Ringhiere

• Cancellate

• Balaustre

• Elementi divisori

• Elementi di protezione

• Ancoraggio temporaneo di attrezzature di cantiere

• Puntelli di casseforme

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Muratura in mattoni pieni

• Calcestruzzo aerato autoclavato

• Pietra naturale con struttura compatta

Certificazioni

• ETA-15/0352

• ETA-20/0321

• DoP No. 0185

• DoP No. 0225

• DoP No. 0227

• Z-21.8-2049

• VdS CEA 4001 :2008-11(03)

Montaggio

• UltraCut FBS II US è idonea per installazione passante.

• Quando l'installazione è a soffitto o a pavimento non e richiesta alcuna pulizia del foro. Per fori a pavimento l'installatore deve eseguire un foro più profondo di 3 volte il diametro.

• Per l'installazione ottimale è raccomandato l'utilizzo di un adeguato avvitatore a impulsi con inserti esagonale o Torx idonei all'applicazione degli impulsi tangenziali.

• La vite è installata correttamente quando la testa della vite si appoggia sull'oggetto da fissare (controllo della regolazione visiva).

• Per fissaggi temporanei il riutilizzo è consentito solo se la vite per calcestruzzo non passa attraverso il cilindro di controllo FUP.

• Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo della vite e il foro dell'oggetto da fissare con resina FIS V, FIS EM Plus, FIS HB o FIS SB, utilizzando il Kit sismico FFD. Lo spessore del disco FFD deve essere aggiunto allo spessore della piastra da fissare nel calcolo dell'effettiva profondità di inserimento della vite nel calcestruzzo.

• Per applicazioni di viti FBS II US come connettore a taglio è consigliato l'utilizzo dello strumento di posa SC-ST

Dati tecnici:

• Certificazione ETA: Si

• Certificazione sismica: C1

• Diametro foro: 12 mm

• Profondità foro min per installazione passante: 120 mm

• Ø esterno vite x lunghezza vite: 14x110 mm

• Profondità avvit. con spessore fissabile: 60/50

• Profondità avvit. con spessore fissabile: 75/35

• Profondità avvit. con spessore fissabile: 100/10

• Chiave di serraggio/impronta: SW 17
