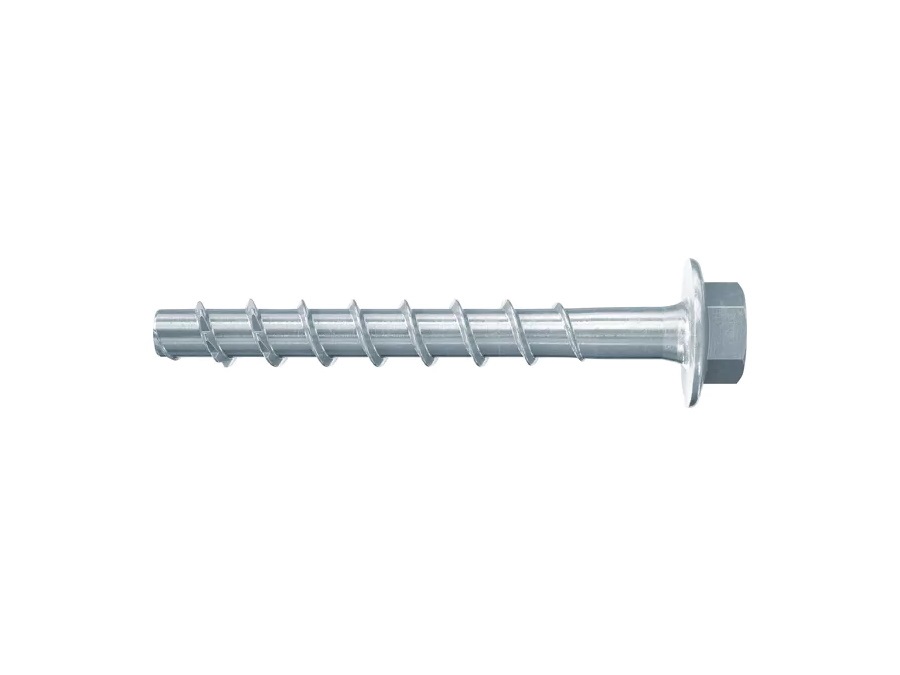

Vite per calcestruzzo ULTRACUT FBS II 6x40/5 US, con testa esagonale e rondella integrata

Viti per calcestruzzo =E2=88=85 6 in acciaio zincato per installazioni in zona sismica C1 con profondità di posa variabile. Removibili e regolabili.

Vantaggi

• UltraCut FBS II 6 US sono certificate per uso strutturale in calcestruzzo fessurato opzione 1 - ETA 15/035 con profondità di inserimento variabile (fra hmin - hmax) utile per regolare la profondità di avvitamento in base ai carichi.

• Profondità di ancoraggio inferiori a 40 mm sono approvate secondo ETA 18/0242 e quindi ammesse solo all'interno di fissaggi multipli in sistemi non strutturali.

• Il disco di riempimento UltraCut FFD 22x9x6 è abbinabile opzionalmente a FBS II 6 US permettendo di massimizzare i carichi a taglio evitando i fenomeni di martellamento in caso di sisma. FBS II 6 US + FFD mantiene la categoria di prestazione sismica C1. Il disco FFD deve essere posizionato fra la piastra e la vite UltraCut FBS II 6 US. Il lato svasato del disco FFD va rivolto verso la piastra di ancoraggio. Lo spessore del disco FFD deve essere aggiunto allo spessore della piastra da fissare nel calcolo dell'effettiva profondità di inserimento della vite nel calcestruzzo.

UltraCut FBS da 6mm di diametro è una linea di viti in acciaio zincato e a testa esagonale di FIscher Italia. La testa esagonale di diametro ridotto consente l'uso di normali chiavi a bussola con bocca esagonale per installazioni anche impiantistiche più ridotte. Certificata per installazioni su calcestruzzo fessurato e non fessurato con classe da C20/25 a C50/60 e solai alveolari in calcestruzzo precompresso (da C30/37 a C50/60). Può essere utilizzata anche su calcestruzzo C12/15, per murature in mattoni pieni, pietra naturale compatta, calcestruzzo aerato autoclavato. La vite è certificata anche per applicazioni che richiedono un livello di prestazioni sismiche di classe C1. Le UltraCut FBS da 6mm sono perfette per l'installazione di binari, condotte di ventilazione, passerelle portacavi, ancoraggi temporanei, listelli in legno in copertura, giunti di dilatazione e tante altre applicazioni.

Applicazioni

• Fissaggio di binari

• Binari per staffaggi sospesi

• Condotte di ventilazione

• Unita di climatizzazione

• Passerelle portacavi

• Bandelle perforate

• Ancoraggi temporanei

• Fissaggi su soffitti in calcestruzzo alveolare precompresso

• Listelli in legno in copertura

• Listelli in legno per isolamento e ventilazione a parete

• Guide e binari

Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato e non fessurato, per fissaggi multipli di sistemi non portanti

• Solai alveolari in calcestruzzo precompresso da C30/37 a C50/60

Adatto anche per:

• Calcestruzzo C12/15

• Muratura in mattoni pieni

• Calcestruzzo aerato autoclavato

• Pietra naturale con struttura compatta

Certificazioni

• ETA-15/0352

• ETA-18/0242

• ETA-20/0134

• DoP No. 0185

• DoP No. 0227

• DoP No. 0311

• Z-21.8-2049

Montaggio

• UltraCut FBS II 6 US sono idonee per installazione passante.

• I fori non richiedono alcuna pulizia nel caso siano a soffitto e/o a pavimento (in questo ultimo caso è sufficiente prolungare la foratura per una lunghezza pari a 3 volte il diametro del foro).

• Per l'installazione ottimale è raccomandato l'utilizzo di un adeguato avvitatore a impulsi con bussola con bocca esagonale SW10 idonea all'applicazione degli impulsi tangenziali.

• La vite è installata correttamente quando la testa della vite si appoggia sull'oggetto da fissare (controllo della regolazione visiva).

• La certificazione ETA consente la regolazione dell'applicazione 2 volte, allentando la vite per calcestruzzo (max 20 mm) per inserire uno spessore (max 10mm) e/o allineare la piastra di base.

Dati tecnici:

• Certificazione ETA: Si

• Diametro foro: 6 mm

• Profondità foro min per installazione passante: 50 mm

• Lunghezza vite: 40 mm

• Ø testa: 17 mm

• Altezza testa: 6.2 mm

• Profondità di avvitamento: 25-35 mm

• Chiave di serraggio/impronta: SW 10
